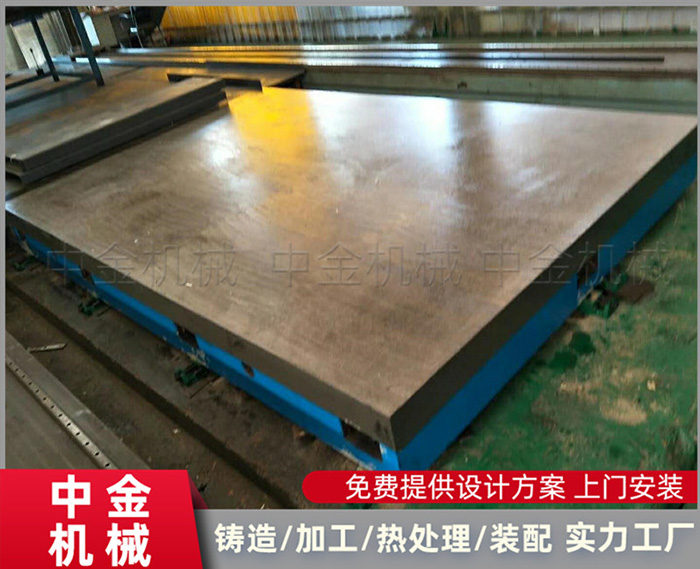

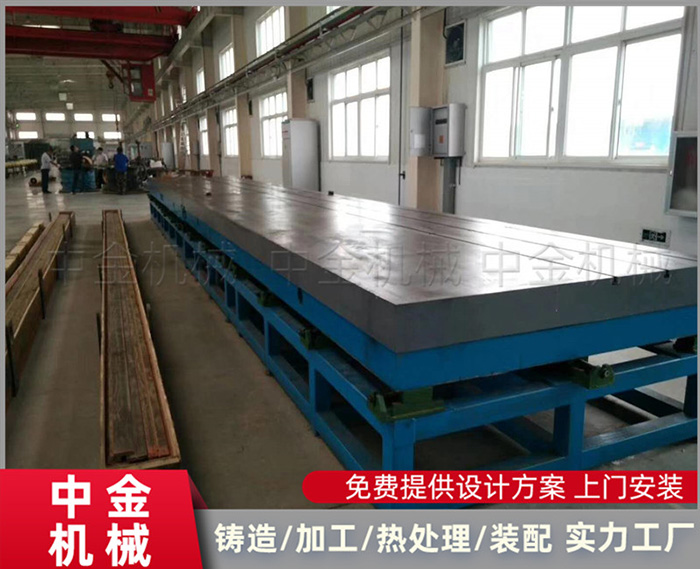

划线平台

划线平台可按用户的使用要求承接加工定制,规格和尺寸可按图纸进行生产;划线平板(划线检测平台)按图纸制作木型,配料,造型,烘干,浇铸,落沙,清理,检验毛坯的各部位;铸铁质量和热处理质量对划线平板使用性能产生较大影响,或因残存较大内应力使工作面变形;或因不耐磨损使精度不能保持;或因刮削困难得不到数值小的粗糙度.

产地：河北省>泊头市

供应商：泊头市中金机械设备制造有限公司

订购服务热线：0317-8279898 13373179522

划线平台详细产品介绍

泊头中金机械生产的划线平台性价比高，我们的工作人员积累了丰富的经验，所谓是工艺精良，能达到用户的使用精度要求；划线平台的铸铁质量和热处理质量对划线平板使用性能产生较大影响，或因残存较大内应力使工作面变形；或因不耐磨损使精度不能保持；或因刮削困难得不到数值小的粗糙度。因此使用划线平板注意铸铁材料的选择，采用时效处理等方法消除铸铁平板的残余应力。

划线平台（平板）材质：高强度铸铁HT200-300工作面硬度为HB170-240，经过两次人工处理（人工退火600度-700度或自然时效2-3年）使用该产品的精度稳定，耐磨性能好。

划线平板（平台）规格：200×200-2000×4000mm（特殊规格可按用户图纸订做或双方商定生产加工。）

划线平板（平台）精度：按我国标准计量检定规程执行，分别为0、1、2、3四个等级。

检验平板用途：适用于各种检验工作，精密测量用的基准平面；用于机床机械检验测量基准；检查零件的尺寸精度或形为偏差，并作紧密划线，在机械制造中也是常用的基本工具。

检验平板表面质量检验：用涂色发检验。0级1级平板在每边为25毫米平方的范围内不少於25点，2级不少於20点，3级不少於12点。

检验平板精度：按我国标准计量检定规程执行，分别为0，1，2，3级四个级别。

检验平板材料：由高强度铸铁HT200-HT300制造，工作面硬度：HB170-240

检验平板规格：200×200-2000×4000（特殊规格根据需方图纸制作或双方商定生产加工）。

划线平台的参数性能：

规格	精度等级					规格	精度等级
规格	0级	1级	2级	3级	精刨	规格	0级	1级	2级	3级	精刨
100×100	4	8	26			2500×2500			72	180	270
200×100	5	10	20			3000×1000				168	248
200×200	5	10	20			3000×1500				174	154
300×200	6	12	24			3000×2000				184	275
300×300	6	12	24			3000×2500				186	276
400×300	6	12	24			3000×3000				210	300
400×400	6	12	24			4000×1000				210	300
500×300	6	12	24			4000×1500				210	300
500×500	7	14	28			4000×2000				219	310
600×400	7	14	28			4000×2500				228	340
600×500	7	14	28			4000×3000				240	360
800×500	8	16	32	80		5000×1500				249	370
800×600	8	16	32	80		5000×2000				255	375
900×600	8	16	32	80		5000×2500				264	390
1000×750	9	18	36	90		5000×3000				287	420
1000×1000	10	20	39	96		6000×1500				287	420
1200×1000		20	39	96		6000×2000				293	430
1500×1000		24	48	120		6000×2500				300	450
1500×1500		25	50	125		6000×3000				308	460
2000×1000		26	52	129		8000×1500				366	500
2000×1500			56	140		8000×2000				370	520
2000×2000			60	152	230	8000×2500				375	530
2500×1500			64	152	230	8000×3000				382	570
2500×2000			68	168	248
